제품특징
고강도-내충격성
내마모성{0}}강철 팬은 날카로운 잔해로부터 충격을 흡수하여 가혹한 MSW 환경에서도 변형을 방지합니다.
누출-방지 중첩 설계
밀봉된 겹쳐진 팬에는 미세분과 침출수가 포함되어 있어 공장 바닥을 깨끗하고 안전하게 유지합니다.
정밀 이송 제어
가변 속도 드라이브는 일관된 자재 흐름을 보장하여 서지 로딩을 제거하고 다운스트림 파쇄기를 보호합니다.
낮은-유지관리 및 에너지 효율성
외부에 장착된 구성요소를 사용하면 빠른 서비스가 가능하며, 높은 토크 드라이브는 전력 소비와 운영 비용을 최소화합니다.
기술 선택 가이드
공간이 허락한다면 작동 속도가 더 느린 더 넓은 여물통을 선택하십시오. 이는 안정적인 재료 베드를 보장하고 앞치마 팬의 마모를 줄여줍니다.
- 블록형/입상 재료:측면 플레이트 높이를 평균 재료 레이어 높이의 1.1~1.2배로 설정합니다.
- 폐기물/밀짚/부드러운 재료:유출을 방지하기 위해 전체 길이 가이드 슈트를 설치하세요.- 주로 정렬을 위해 측면 플레이트를 사용합니다.
수평 레이아웃의 기본 용량 계산. 경사 단면의 경우 다음 보정 계수를 적용합니다.
| 경사각 | 용량 계수 |
| 0도 – 10도 | 1.0 |
| 10도 – 30도 | 0.9 |
| 30도 – 45도 | 0.8 |
| 45도 – 60도 | 0.65 |
수평 전력 정격은 경사에 대한 조정이 필요합니다. 요인을 사용하십시오(100 -도 ) / 100예비 모터 크기 추정의 경우 경사각은 어디에 있습니까?
For long conveyors, high-density materials (>1.8 t/m²) 또는 고온- 응용 분야에서는 작동 속도와 재료 층 두께를 줄입니다. 안전 여유를 보장하려면 항상 모델 크기를 늘리십시오.

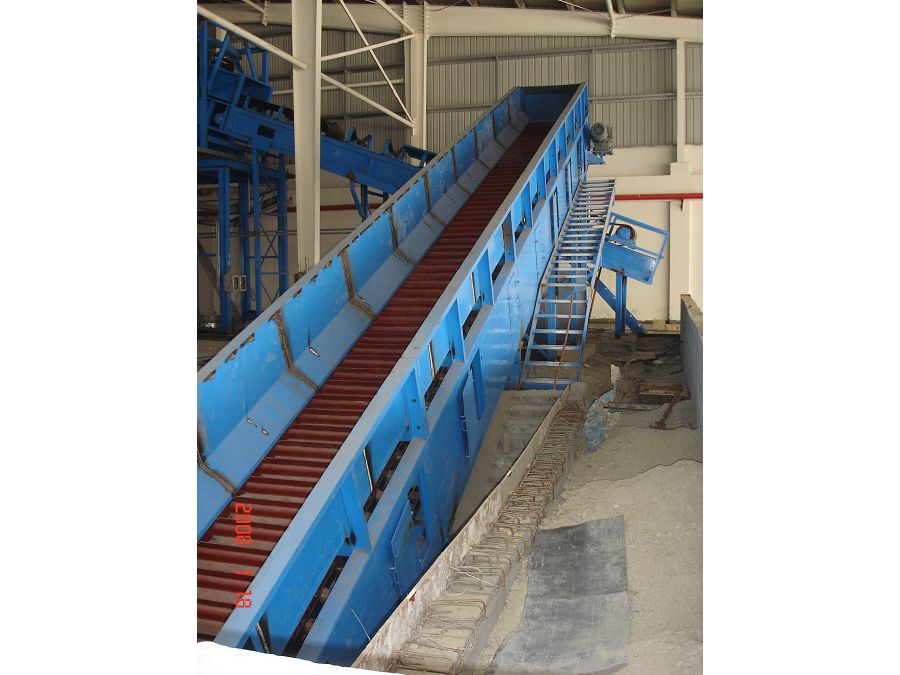

Z-자형(경사형) 구성의 경우 원활한 체인 연결을 보장하기 위해 다음 회전 반경을 유지하십시오.
- 상부 반경(R): 5–10 m
- 낮은 반경(r): 3–5 m
밀폐형 모델에는 꼬리 끝 부분과 곡선 부분에 청소 포트가 포함되어야 합니다. 토목 공사에서 재와 잔해물을 제거할 수 있는 적절한 공간을 제공하는지 확인하십시오.
가로배치형(개방형)
Z-배열 유형(동봉)
기술 사양
표 1: 경량 시리즈
| 모델 | 슈트 폭(B) | 최대 용량(m3/h) | 중심 높이(h) | 프로필 높이(H) |
| L-400 | 400mm | 350 | ~650mm | ~1350mm |
| L-500 | 500mm | 450 | ~700mm | ~1450mm |
| L-630 | 630mm | 900 | ~800mm | ~1650mm |
| L-800 | 800mm | 1450 | ~900mm | ~1850mm |
표 2: 중형/대형 시리즈
| 모델 | 슈트 폭(B) | 최대 용량(m3/h) | 중심 높이(h) | 프로필 높이(H) |
| M-800 | 800mm | 700 | ~800mm | ~1650mm |
| M-1000 | 1000mm | 1150 | ~900mm | ~1850mm |
| M-1200 | 1200mm | 1700 | ~1000mm | ~2000mm |
- 운반 속도:0.05 – 1.60 m/s (경량) / 0.05 – 1.00 m/s (중/무거움)
- 최대 경사각:60도(안정적인 공급을 위해서는 45도 이하 권장)
표 3: MSW 및 유해 폐기물용 고강도-시리즈
| 모델 | 슈트 폭(B) | 최대 용량(m3/h) | 구동력(kW) |
| W-1500 | 1500mm | 220 | 4.0 |
| W-1800 | 1800mm | 260 | 5.5 |
| W-2000 | 2000mm | 290 | 5.5 |
| W-2500 | 2500mm | 360 | 7.5 |
| W-2800 | 2800mm | 410 | 7.5 |
| W-3000 | 3000mm | 450 | 7.5 |
- 운반 속도:0.04 – 0.15 m/s (저속, 고토크)
- 토글 롤러 선형 속도: 0.12 – 0.6 m/s
- 애플리케이션:도시 고형 폐기물(MSW), 유해/의료 폐기물, 밀짚/바이오매스
표 4: 주요 재료
| 매개변수 | 사양 |
| 메인 프레임 재질 | Q345B 탄소강(샌드블라스팅 및 에폭시 도장) |
| 앞치마 팬 소재 | 망간강(Mn13) / 내마모-강 |
| 체인 종류 | 단조 헤비-듀티 부싱 체인 |
FAQ
Q: 이 에이프런 컨베이어는 어떤 특정 유형의 폐기물을 처리할 수 있습니까?
A: 가혹한 MSW(도시 고형 폐기물) 환경을 위해 제작되었으며, 부피가 큰 가정용 쓰레기, 산업 쓰레기, 유해/의료 폐기물까지 처리합니다. 튼튼한-겹침 팬은 날카로운 금속과 유리로 인해 벨트가 손상되는 것을 방지합니다.
Q: 배설물 공급 시 권장되는 최대 경사각은 얼마입니까?
A: 기계는 기술적으로 최대 60도까지 작동할 수 있지만, 생활 폐기물의 경우 각도를 45도 미만으로 유지하는 것이 좋습니다. 이는 자재의 롤백을 방지하고 다운스트림 분쇄기로의 안정적인 공급 속도를 보장합니다.
Q: 가변 속도 드라이브는 어떻게 다운스트림 장비를 보호합니까?
A: 속도(0.04~0.15m/s)를 조정하여 재료 레이어 두께를 제어할 수 있습니다. 이는 파쇄기나 용광로에 대한 "서지 부하"(갑작스러운 큰 충격)를 제거하여 서비스 수명을 크게 연장하고 모터 부담을 줄입니다.
Q: 냄새와 먼지를 제어하기 위해 시스템이 밀폐되어 있나요?
답: 그렇습니다. 폐기물-~-에너지 플랜트 및 실내 MRF의 경우 완전 밀폐형 "Z-형" 구성을 제공합니다. 먼지와 냄새를 차단하고, 손쉬운 유지 관리를 위해 꼬리 끝에 청소 포트가 포함되어 있습니다.
Q: 컨베이어를 내 시설의 레이아웃에 맞게 맞춤 설정할 수 있나요?
답: 물론이죠. 특정 처리량 요구 사항과 현장 설치 공간을 기준으로 슈트 폭(최대 3000mm), 전체 길이 및 구동력을 맞춤화합니다. 맞춤형 CAD 레이아웃을 원하시면 당사에 문의하십시오.
